哈希游戏作为一种新兴的区块链应用，它巧妙地结合了加密技术与娱乐，为玩家提供了全新的体验。万达哈希平台凭借其独特的彩票玩法和创新的哈希算法，公平公正-方便快捷!万达哈希,哈希游戏平台,哈希娱乐,哈希游戏开箱后，推荐用户保留运输纸板箱和包装材料，以备将来仪器需要保存或者重新运输。请查看仪器和包装材料上的是否存在运输损坏的情形。如果有证据表明已受到损坏， 请立即通知承运公司。

　　将分析仪安装在阳光直射的地方可能会使环境温度高于所允许的温度限值，并且降低显示的可视性。

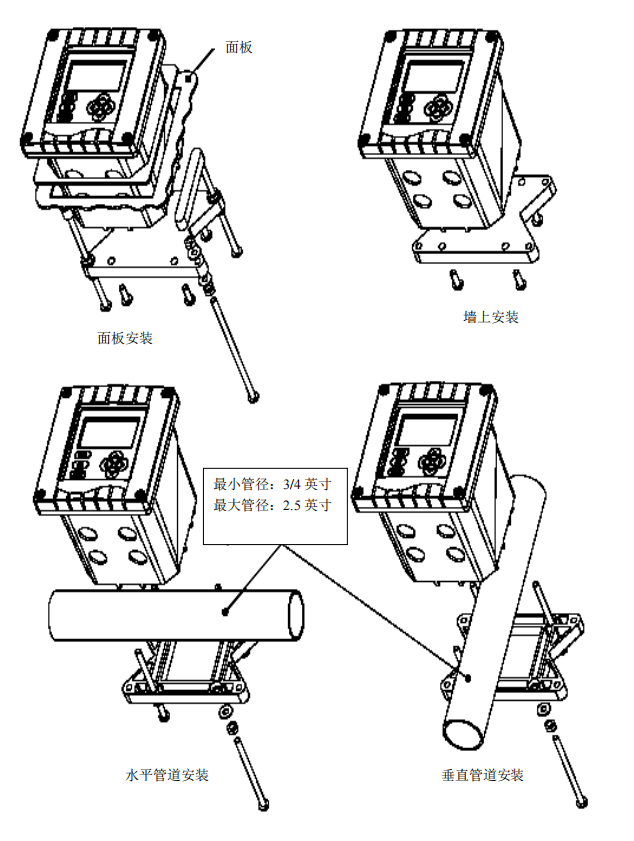

　　图 2-1 显示了分析仪分别使用随附的支架和硬件的各种安装方法。确定安装方法，连接各自所需的硬件。参见图2-2 了解关于分析仪安装尺寸的详情。导管孔要求

　　推荐：将所有的接线 英寸接地金属导管来铺设到分析仪。如果仅用屏蔽电缆，需要有合适的溢流冒口或电缆夹。（GLI 公司提供附件电缆夹，其部件号为：3H1091； 以及防水的管端盖帽，其部件号为：3H1230）。请用适当的塞子将未使用到的电缆引入孔密封好。

　　注意：使用 NEMA 4 级（近似于 IP65）配件和塞子来保持 NEMA 4X 外壳的防水完整性。

　　图 2-2分析仪安装尺寸详图 注：图中所标注的数值单位为英寸，括号中的单位为 mm。

　　要操作电气连接的接线端，请拧下四个紧固螺钉，打开左侧外壳门。图 2-3 显示了接线端的排列及它们所被指定的作用。注意：所有接线）导线。接线提示：要符合欧洲联盟（CE）电磁兼容性要求， 需要遵循下列接线.在分析仪内的所有电缆屏蔽尽可能地短，并且需要接地。使用电缆密封管可使屏蔽直接与分析仪底盘相接触，从页提高性能。

　　3.在较苛刻的传导 RF 条件下，将仪器的接地（TB1 上的接线）与当地已知的地线相连。注意：对于更为简单的接线是：在连接传感器和模拟输出通过前孔连接之前，将电源线和继电器输出通过后导管孔连接。

　　分析仪可以一直使用单个传感器，将其连接到 SENSOR A（传感器 A）接线端。当分析仪配有可选的双传感器输入软件时，第二个传感器可以连接到 SENSOR B（传感器 B）接线端并用于监测第二个测量点。接线技巧：请采用 英寸、接地金属导线管来进行分析仪到接线盒的连接电缆的铺设，以便保护其不受潮湿、电气噪声和机械损伤的影响。注意：不要用任何含有交流电线的导管来进行分析仪到接线盒的连接电缆的铺设（“电气噪声”可能会干扰传感器的信号）。所有的 GLI 5500 和 5600 型系列膜溶解氧（D.O.）传感器都有一个内置的 NTC 30KΩ热敏电阻，用来进行温度测量和自动温度补偿。

　　1.使用 GLI（或其它适当的）安装硬件来安装 GLI 膜D.O.传感器。参考 GLI 传感器操作手册了解详情。注意：当分析仪配有可选的传感器快速脱卸式插座时，可以很简便地插入传感器电缆。这就消除了使用 GLI 传感器安装硬件随附的接线盒以及连接电缆的必要。否则的线. 当使用 GLI 安装硬件时，将传感器电缆插入到接线盒上相匹配的插座中。用 6 线连接电缆（GLI 部件号： 1W1100）连接接线.在连接电缆的分析仪端，将两根屏蔽电缆拧在一起， 然后用塑料胶布或者胶带绝缘以防止短路出现，并将组合屏蔽电缆连接到分析仪箱体底部的五个开孔接地端。4.参阅图 2-4，将其它的连接电缆接到分析仪的 TB1 的SENSOR A（传感器 A）接线端，注意颜色须匹配。

　　（如果用了第二个传感器的话，交其用相同的连接到SENSOR B（传感器 B）接线.在连接电缆的接线盒端，将两根屏蔽导线拧在一起， 然后将组合屏蔽线连接到接线盒上对应于带黑纹的白色线的接线端上。将连接电缆的另一端连接到对应于它们导线接线端的分配

　　提供两路模拟输出（1 和 2），每路输出都能够设置为 0~20 mA 或者 4~20 mA，用来指定表征测得的溶解氧或者温度。注意：当分析仪配有可选的双传感器输入软件时，模拟输出也可以表征 SENSOR B（传感器 B）测得的溶解氧或温度值。

　　输出是与输入和接地相隔离的，但各输出之间并不互相隔离。关于输出配置的细节，参见第三部分第 4.5 节。

　　接线提示：请采用高质量的、带屏蔽的仪器用电缆来连接模拟输出。为了得到最佳的电磁噪声免疫特性

　　对于任何一种继电器都不要超过接解标称值（ 5A 115/230 VAC）。当开关转换更大的电流时，请使用辅助继电器开关，通过分析仪触发而延长分析仪的寿命。当使用继电器输出时，请确保到分析仪的电源供电对于处理当前期望的负载的电流而言是充足的。

　　在 TB2 上从接线 提供了四套单刀双掷（SPDT）输出（继电器 A、B、C 和 D）。继电器输出是不通电的。分析仪的电源也可以用于控制/报警装置或者GLI 空气冲击式传感器清洗系统及这些继电器接触的供电。参见图 2-5 了解大体上的接线安排。总是必须控制接线以确保电源不会因为继电器的开关动作而造成短路，以及接线能够符合当地的法规。

　　*推荐使用这些组件以得到最大的继电器寿命。为了得到最佳性能，这些组件应该尽可能安装最接近于负载的地方。

　　分析仪的晶体管-晶体管逻辑（TTL）输入功能使您能够方便地保持或者传输模拟输出、控制（CONTROL）和报警

　　（ALARM）继电器。TTL 输入功能如何起作用取决于在最近一次校准过程中所选择的输出状态（HOLD，XFER 或ACTIVE，即保持、传输和活动）：

　　要应用 TTL 保持或者传输，使用当地或是远程连接 TB1 上的 TTL 接线。当这个连接断开后，所应用的保持或者传输状态将被释放。

　　注意：TTL 输入保持功能可能会用其它三种用来保持模拟输出和继电器的方法来影响它，这些方法列在下面：

　　选择校准输出状态：在校准过程中选择的输出状态（保持，传输或活动）总是优先于 TTL输入的。如果 TTL 输入处于运行中，它将在校准后（或者是退出校准后） 重新应用，将根据最近所选择的输出状态而起作用。TEST/MAINT（测试/维护）菜单保持输出功能： TEST/MAINT（测试/维护）保持总是优先于TTL输入的。如果 TTL输入处于运行中，它将在校准后（或者是退出校准后）重新应用，将根据最近所选择的输出状态而起作用。活动的 TIMER（计时器）继电器：应用 TTL输入总是优先于 TIMER（计时器）继电器。当 TTL输入被应用时，它将挂起计时器继电器的倒计时功能，直到 TTL 输出被释放。这时，计时器继电器将从被挂起的那个点重新开始倒计时。

　　3.5线 线连接排列方法将电源线 上合适的接线端。请使用符合当地法规要求的接线规范（例如：在美国为国家电气法规手册——《National Electric Code Handbook》）。
